Как получают сильные постоянные магнитные поляАшкинази Л. А. Как получают сильные постоянные магнитные поля // Квант. — 1981. — № 1. — С. 6⁠—⁠10.

Текст статьи Ашкинази Л. А. Как получают сильные постоянные магнитные поля // Квант. — 1981. — № 1. — С. 6—10.

Магнитные поля применяются практически во всех областях физики, в том числе для исследования свойств веществ, для получения сверхнизких температур, в экспериментах с элементарными частицами. Магнитные поля необходимы для работы установок термоядерного синтеза и МГД-генераторов — новых методов получения энергии, которые в ближайшем будущем, возможно, станут энергетической базой нашей цивилизации.

Каковы, с точки зрения этих применений, важнейшие характеристики магнитных полей и методов их получения? Прежде всего, это величина индукции магнитного поля. Для применений, связанных с энергетикой, обычно должна быть достигнута вполне определённая и довольно большая величина индукции — порядка 10 Тл, иначе соответствующая установка не будет работать или будет иметь очень маленький КПД. Для применений, связанных с исследованием свойств вещества, желательно получение возможно больших полей — ведь чем шире диапазон изменения любой величины, тем больше шансов найти нечто новое. Для исследований элементарных частиц обычно нужны величины полей того же порядка, что и для энергетики.

Вторая важнейшая характеристика — объём пространства, в котором получается поле. Тут цель одна — чем больше, тем лучше. В энергетических установках увеличение объёма, в котором создаётся сильное поле, увеличивает КПД. В этой области «интересные» объёмы $1\div100~\text{м}^2$‍.‍ Чем больше объём, занимаемый сильным полем, тем выше точность и чувствительность измерений в исследовательских установках. Если искомые события наблюдаются не часто, как, например, пролёт редкой космической частицы через пузырьковую камеру, расширение объёма магнитного поля увеличивает вероятность наблюдения события. Для исследования элементарных частиц желательно создание полей в объёмах $1\div10~\text{м}^3$‍.‍ При исследованиях свойств вещества, когда стремятся получить максимально возможные поля, приходится довольствоваться куда более скромными объёмами — порядка $1\div10~\text{см}^3$‍.

Кроме того, существенны постоянство индукции поля в пределах какого-то объёма (однородность) и постоянство индукции поля во времени (стабильность). Однако эти вопросы не являются обычно «ключевыми». Для энергетических применений ещё важно, какая мощность нужна для создания искомого поля, так как эта мощность «вычитается» из мощности, вырабатываемой установкой, и тем самым уменьшает её КПД.

И всё же основными параметрами, зачастую определяющими результаты, полученные в различных областях применения, являются индукция поля и объём пространства, в котором оно создано.

Как же получают сильные магнитные поля?

Основой всех методов получения сильных постоянных магнитных полей являются большие токи

Из эксперимента известно, что индукция $B$‍‍ магнитного поля, возникающего вокруг проводника с током $I$‍,‍ пропорциональна току и магнитной проницаемости среды $\mu$‍‍ и зависит от формы проводников и расстояния до них $r$‍.‍ В частности, для прямого провода бесконечной длины (рис. 1, а) $B=\dfrac{\mu\mu_0I}{2\pi r}$‍;‍ для кольцевого витка (рис. 1, б) $B=\dfrac{\mu\mu_0I}{2r}$‍,‍ т. е. в $\pi$‍‍ раз больше. Поэтому для получения сильных полей применяют кольцевые витки, а точнее — соленоид из кольцевых витков, так как поля отдельных витков суммируются (рис. 1, в).

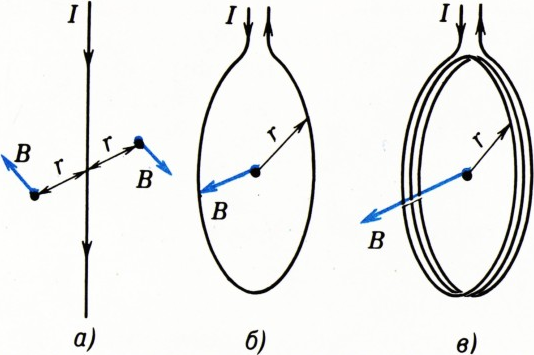

Рис. 1. Магнитное поле прямого провода (а), кругового витка (б), соленоида (в).
Рис. 1. Магнитное поле прямого провода (а), кругового витка (б), соленоида (в).

Будем считать, что $\mu=1$‍.‍ Катушки на ферромагнитных сердечниках ($\mu\gg1$‍)‍ мы не рассматриваем, так как из-за насыщения ферромагнетиков такие катушки не применяют для получения сильных полей.

Итак, чем больше поле и чем больше объём, в котором надо его получить, тем больший для этого потребуется ток. Однако, когда с помощью тока создают магнитное поле, имеют место два «побочных» эффекта, которые и определяют сложности получения больших полей.

Во-первых, на элемент провода длиной $dl$‍‍ с током $I$‍,‍ находящийся в поле с индукцией $B$‍,‍ действует сила $F$‍,‍ равная по модулю $$ F=BI\,dl\sin\alpha,\tag1 $$ где $\alpha$‍‍ — угол между вектором $\overrightarrow{B}$‍‍ и направлением тока. Следовательно, на провод с током будут действовать силы, пропорциональные силе тока и индукции поля, создаваемого всем соленоидом. Эти силы будут увеличиваться с увеличением поля и размеров области, в которой его надо получить.

Во-вторых, при протекании тока $I$‍‍ по проводнику с сопротивлением $R$‍‍ выделяется мощность $$ P=I^2R.\tag2 $$ Эта мощность пропорциональна $I^2$‍,‍ и, следовательно, она будет увеличиваться с увеличением индукции создаваемого поля. Расширение области, в которой получают поле, также будет сопровождаться увеличением выделяющейся мощности.

Таким образом, при попытках создать большие магнитные поля следует ожидать двух неприятностей: соленоиды будут разваливаться и расплавляться. И основные проблемы, стоящие на пути получения сильных магнитных полей, — это проблема прочности и проблема теплоотвода. Как же решаются эти проблемы?

Проблема прочности

На рисунке 2 показан соленоид, витки которого сделаны из металлической ленты (скоро мы узнаем, почему их делают именно из ленты, а не из провода круглого сечения). Силы, действующие со стороны: магнитного поля, стремятся разорвать соленоид в плоскости витков и, кроме того, прижимают крайние витки к средним. Для борьбы с разрывающими силами соленоид помещают в прочную наружную оболочку, которая и воспринимает разрывающие усилия. Для борьбы со сжимающими силами между витками прокладывают изоляцию, имеющую высокую прочность на сжатие, например слюду или керамику. Но и прочность изоляции, и прочность оболочки не беспредельны. Другой путь борьбы с разрушением в больших полях — так называемые «малосиловые» соленоиды. Витки в таких соленоидах располагаются так, чтобы угол между вектором $\overrightarrow{B}$‍‍ и направлением тока был по возможности меньше — тогда силы уменьшаются (см. (1)). Однако сделать совсем «бессиловой» соленоид не удаётся.

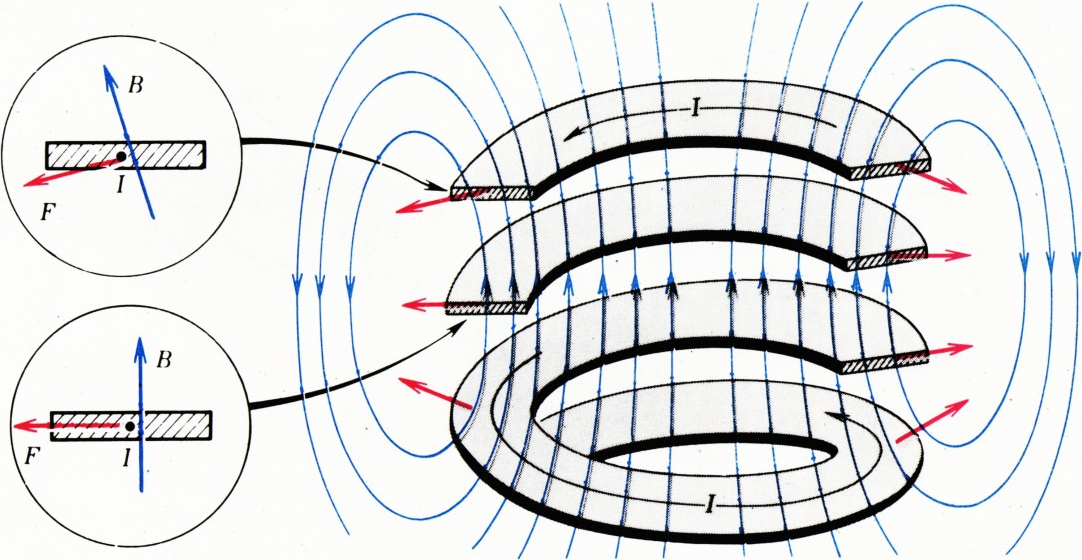

Рис. 2. Силы, действующие со стороны магнитного поля на соленоид.
Рис. 2. Силы, действующие со стороны магнитного поля на соленоид.

Силы, действующие со стороны магнитного поля, ограничивают возможные величины индукции поля. Так, в объёме $\sim100~\text{см}^3$‍‍ практически нельзя получить поле больше 20 Тл с использованием медного соленоида. Если обмотка сделана из медных сплавов повышенной прочности ($\text{медь}+\text{цирконий}$‍,$\text{медь}+\text{кадмий}$‍‍ и др.), индукция поля в объёме $100~\text{см}^3$‍‍ может достигать 40 Тл. Однако сплавы меди имеют большее (в 1,5⁠—⁠2 раза) сопротивление, чем медь. A это усложняет (см. (2)) и без того непростую проблему теплоотвода.

Теплоотвод

Из всех жидкостей, которые можно применить для охлаждения, наибольшую теплоёмкость имеет вода; поэтому, как правило, для охлаждения применяют именно её. Было бы наиболее просто вместо медного провода намотать соленоид медной трубкой и пропускать внутри трубки воду для охлаждения, а по самой трубке — ток. Так и делали когда-то; так делают и сейчас, но только в тех случаях, когда тепло, которое нужно отвести от соленоида, невелико. Длинная и тонкая трубка создаёт большое сопротивление текущей воде, и прокачать через такой соленоид большое количество воды не удаётся.

Между тем, чтобы отвести от соленоида тепловую мощность, скажем, 5 МВт с помощью воды из водопроводной магистрали (температура воды $10\div15^\circ~\text{C}$‍),‍ надо прокачивать сквозь соленоид 1000 л воды в минуту, и эта вода будет выходить из соленоида нагретой почти до кипения. Поток воды не должен ни на мгновение ослабевать — иначе температура воды дойдёт до $100^\circ~\text{C}$‍,‍ вода закипит, теплоотвод ухудшится (теплопроводность пара мала) и соленоид разрушится. Поэтому путь для воды должен быть короче и шире, чтобы сопротивление течению воды было мало, а поток её соответственно велик. Значит, вода не должна течь параллельно току. Не заставить ли их течь перпендикулярно? Ток будет течь по окружностям, а вода — по радиусам либо параллельно оси соленоида. На этой идее основаны три основные конструкции соленоидов, показанные на рисунке 3.

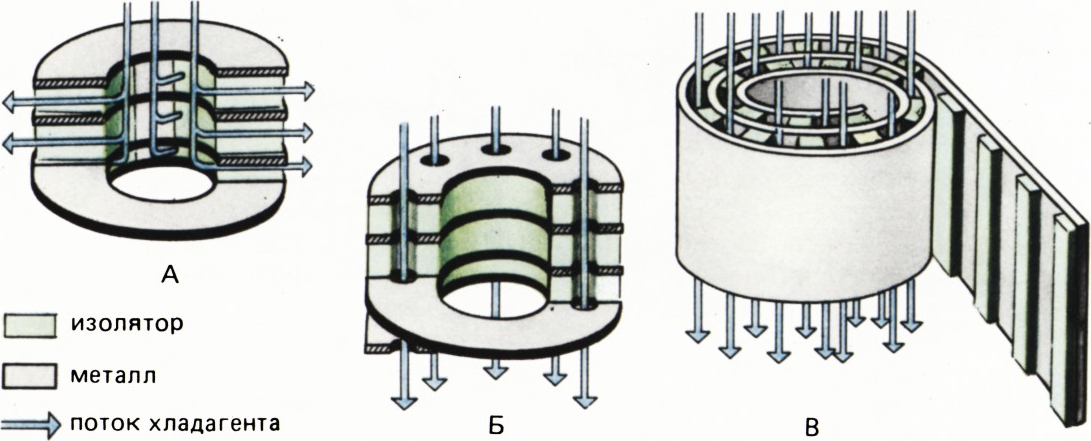

Рис. 3. Основные системы охлаждения соленоидов.
Рис. 3. Основные системы охлаждения соленоидов.

В конструкции А вода течёт вдоль оси соленоида и между витками, по радиусам; в конструкциях Б и В — параллельно оси соленоида либо сквозь витки (Б), либо между ними (В). (Конструкция В выглядит непривычно; чтобы вы лучше её себе представили, соленоид нарисован «незаконченным» — последний виток ещё не намотан.)

Мы уже говорили, что обмотку соленоида делают из медной ленты, а не из обычного, круглого в сечении, провода. Делается это для более эффективного охлаждения. Ведь тепло отводится с поверхности проводника, и чем больше площадь поверхности, тем лучше теплоотвод. С точки зрения охлаждения ленту следует делать как можно тоньше. Однако очень тонкой она быть не может — такой соленоид сложен в изготовлении и слишком велико будет его сопротивление (вспомните, что $R\sim\dfrac1S$‍‍ где $S$‍‍ — площадь сечения проводника). Для более эффективного охлаждения желательно было бы сделать как можно больше отверстий для протекания воды. Но это привело бы к уменьшению прочности соленоида, к увеличению его сопротивления.

При изготовлении соленоида учитываются все «за» и «против» и создаётся оптимальная конструкция. Получаемые на таком соленоиде поля определяются прочностью материала, его электро и теплопроводностью, а также тем, насколько точно произведены расчёты оптимальных параметров конструкции.

Размеры трёх конструкций, показанных на рисунке 3, были оптимизированы для получения максимально возможного поля, но результаты, достигнутые на них, оказались различными. На соленоиде типа А было получено поле $B=5~\text{Тл}$‍‍ (тепловые потери $P=0{,}6~\text{МВт}$‍);‍ на соленоиде типа В получено поле $B=13~\text{Тл}$‍($P=2~\text{МВт}$‍);‍ на соленоиде типа Б автором этой конструкции Ф. Биттером в 1939 году было достигнуто значение индукции $B=10~\text{Тл}$‍($P=1~\text{МВт}$‍).‍ В настоящее время на соленоидах типа Б получают поля в $B=30\div40~\text{Тл}$‍.‍ (Все данные приведены для соленоидов с внутренним диаметром $3~\text{см}$‍.)

Криогенные соленоиды

Посмотрим ещё раз на формулу (2). Выделяющаяся в соленоиде мощность пропорциональна сопротивлению (именно поэтому соленоиды делают из меди). С уменьшением сопротивления соленоида уменьшаются тепловые потери. Один из способов уменьшения сопротивления — охлаждение обмотки с помощью криогенных жидкостей — сжиженных газов. Медный соленоид, охлаждаемый жидким азотом ($T=78~\text{К}$‍)‍ или жидким водородом ($T=21~\text{К}$‍),‍ уменьшает своё сопротивление в 8 и 100 раз соответственно; во столько же раз уменьшается отводимая мощность.

Сопротивление различных металлов при понижении температуры уменьшается в разной степени, и металл, имеющий при температуре 300 К сопротивление большее, чем у меди, может при низкой температуре быть более электропроводным, чем медь. В частности, при $T=21~\text{К}$‍‍ наименьшее среди всех металлов сопротивление имеет алюминий, и оно почти в 10 раз меньше сопротивления меди при этой же температуре. Таким образом, охладив медный соленоид до 78 К или 218 К, можно уменьшить выделение в нём тепла в 8 или 1008 раз, а заменив при 218 К медь на алюминий — ещё в 108 раз.

В охлаждаемых жидкими газами соленоидах тепло отводится не за счёт нагрева протекающей по соленоиду воды, а за счёт испарения сжиженных газов. Но теплота испарения сжиженных газов во много раз меньше, чем теплоёмкость воды (при нагреве её от 10 до $90^\circ~\text{C}$‍).‍ И для отвода одного и того же количества тепла необходима гораздо большая масса жидкого газа, чем масса воды.

Так что у криогенных соленоидов есть важный недостаток — большой расход сравнительно дорогого хладагента.

В результате криогенные соленоиды широкого распространения не получили, тем более что у них появились ещё более холодные конкуренты:

Сверхпроводящие соленоиды

У многих металлов и сплавов при охлаждении до определённой температуры (критической) сопротивление становится равным нулю. В таком состоянии эти металлы и сплавы называют сверхпроводниками. Если сделать из такого материала обмотку соленоида и охладить соленоид до температуры ниже критической, то его сопротивление станет равным нулю. Этим решается проблема теплоотвода — ведь если равно нулю сопротивление, то равна нулю и выделяющаяся мощность. Проблема прочности остаётся, поэтому «рекордных» полей сверхпроводящие соленоиды не создают. Но зато они легче и меньше по размерам, чем медные водоохлаждаемые. По сравнению с криогенными сверхпроводящие соленоиды требуют в сотни раз меньшего расхода хладагента. (Вообще говоря, сверхпроводящие соленоиды тоже можно было бы назвать криогенными — ведь они охлаждаются теми же жидкими газами, но по традиции криогенными называют только не сверхпроводящие соленоиды).

Казалось бы, с помощью сверхпроводящих соленоидов можно получать громадные поля. Однако это не так — индукция поля в сверхпроводящем соленоиде ограничена некоторым критическим значением $B_\text{кр}$‍.‍ При этом критическом значении поля исчезает сверхпроводимость. Значения $B_\text{кр}$‍‍ различны для разных металлов и сплавов. Наиболее широко применяется сейчас в качестве материала сверхпроводящих соленоидов соединение $\text{Nb}_3\text{Sn}$‍.‍ Для него $B_{кр}=30~\text{Тл}$‍‍ (при 4,28 К). Но и такое поле с помощью сверхпроводящего соленоида из $\text{Nb}_3\text{Sn}$‍‍ получить не удалось. Практически с помощью соленоидов из $\text{Nb}_3\text{Sn}$‍‍ получают пока поля $B\le20~\text{Тл}$‍

Важный вклад, внесённый в технику сильных магнитных полей сверхпроводящими соленоидами, состоит в том, что поля $B=10\div15~\text{Тл}$‍‍ стали доступны большинству физических лабораторий. Например, сверхпроводящий соленоид, о котором только что шла речь, занимает место со всем относящимся к нему оборудованием несколько квадратных метров и расходует $\approx10~\text{л}$‍‍ жидкого гелия в сутки, а соответствующий медный водоохлаждаемый соленоид требует строительства специальной насосной станции.

Область применения сверхпроводящих соленоидов расширится, если будут найдены сверхпроводящие соединения с большими значениями $B_\text{кр}$‍.

И в заключение упомянем ещё об одной возможности получения сильных магнитных полей. Вспомним, что ограничивает достигаемые значения индукции поля: перегрев соленоида и его механическое разрушение. Однако и разогрев до плавления, и разрушение не происходят мгновенно (по льду можно бежать, даже когда он такой тонкий, что сломается, если остановиться). Поэтому в течение малого промежутка времени по соленоиду можно пропускать такой большой ток, которого он «не выдержал» бы при длительной работе. В таком импульсном режиме на короткий промежуток времени могут быть получены гораздо большие магнитные поля, чем при работе в стационарном режиме.

Упражнения

  1. На соленоиде получают поле с индукцией $B_1=10~\text{Тл}$‍,‍ и при этом отводимая тепловая мощность $P_1=1~\text{МВт}$‍.‍ Можно ли на этом соленоиде получить поле $B_2=25~\text{Тл}$‍?‍ Производительность водопроводной магистрали $V=50~\dfrac{\text{м}^3}{\text{ч}}$‍,‍ температура воды в магистрали $10^\circ~\text{C}$‍,‍ а температура воды на выходе из соленоида не должна превышать $90^\circ~\text{C}$‍.
  2. Тепловая мощность, выделяющаяся на медном соленоиде, равна 5 МВт. Какова должна быть производительность водопроводной магистрали для охлаждения соленоида? Температура воды в магистрали $10^\circ~\text{C}$‍,‍ температура воды на выходе из соленоида не более $90^\circ~\text{C}$‍.

    Каков должен быть расход хладагента, если для охлаждения использовать жидкий азот? Теплота испарения жидкого азота $70~\dfrac{\text{Дж}}{\text{см}^3}$‍.‍ Сколько жидкого водорода надо прокачивать через систему охлаждения, если соленоид сделан из алюминия?

    Индукция поля во всех трёх случаях одна и та же.


Ответы, указания, решения

  1. Так как $P\sim I^2\sim B^2$‍,‍ мощность, которую придётся отводить при $B_2=25~\text{Тл}$‍,‍ равна $$P_2=\dfrac{B_2^2}{B_1^2}P_1=6{,}25~\text{МВт}.$$ Мощность же, отводимая водой, равна $$P'=c\rho\dfrac V{3600}\Delta t~(\text{Вт}),$$ где $c=4\cdot10^3~\dfrac{\text{Дж}}{\text{кг}\cdot\text{К}}$‍,$\rho=10^3~\dfrac{\text{кг}}{\text{м}^3}$‍,$V=50~\dfrac{\text{м}^3}{\text{ч}}$‍,$\Delta t=80~\text{К}$‍.‍ Подставив числа, найдём $P'\approx4{,}4~\text{МВт}\lt P_2$‍‍ — система охлаждения «не справится», получить поле $B_2$‍‍ не удастся.
  2. Производительность водопроводной магистрали — $56~\dfrac{\text{м}^3}{\text{ч}}$‍;‍ расход жидкого азота — $32~\dfrac{\text{м}^3}{\text{ч}}$‍;‍ расход жидкого водорода на алюминиевом соленоиде — $11~\dfrac{\text{м}^3}{\text{ч}}$‍.
