Задача Ф5‍‍

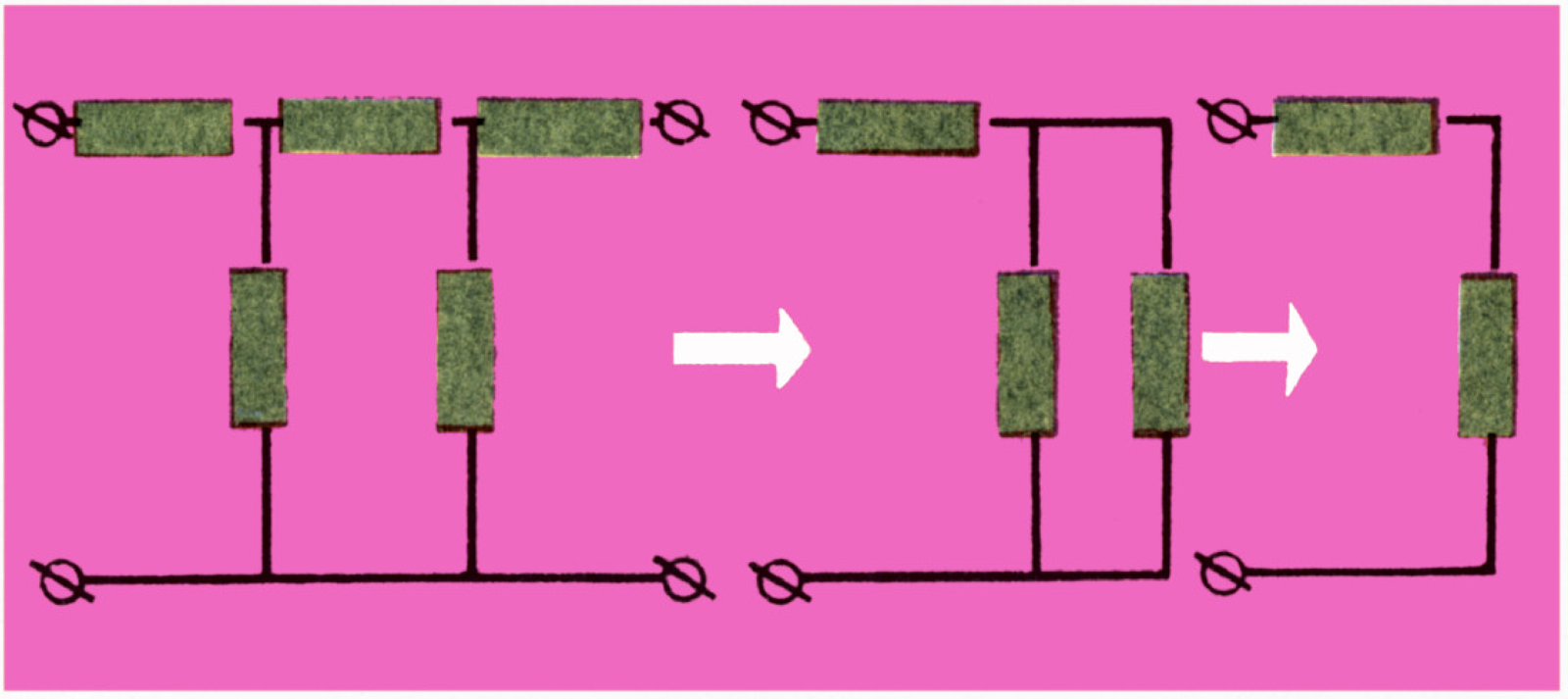

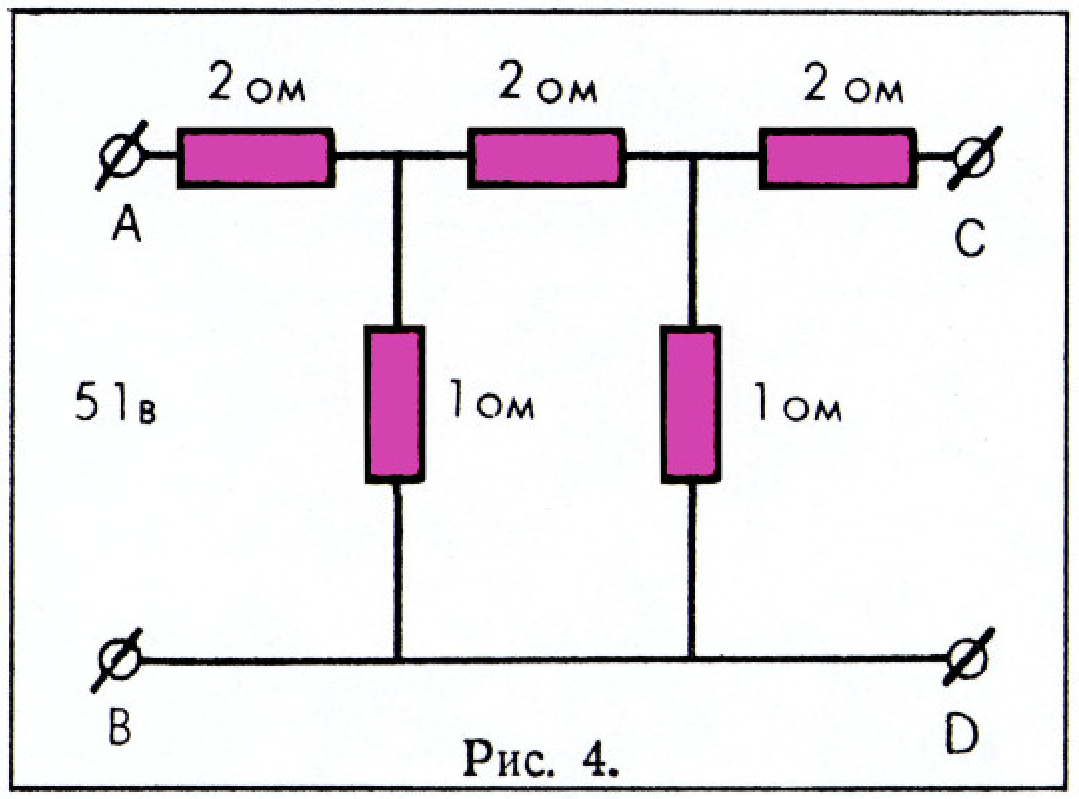

Вольтметр покажет падение напряжения между точками $E$‍‍ и $D$‍.‍ Для того чтобы найти его, удобно сначала определить падение напряжения между точками $F$‍‍ и $B$‍.‍ Для этого схему можно перерисовать так, как показано на рисунке 12. $$ R_0=3~\text{Ом},\quad R_0'=\dfrac34~\text{Ом},\quad U_{FB}=U_{AB}\,\dfrac{R_0'}{R_0'+R_1}=\dfrac3{11}U_{AB}. $$ Теперь таким же способом найдём, что $$ U_{ED}=\dfrac{R_3}{R_2+R_3}U_{FD}=\dfrac13U_{FD}=\dfrac1{11}U_{AB}=4{,}6~\text{В}. $$

Эту задачу правильно решили практически все читатели, приславшие нам письма.
